Please click here to view larger image
|

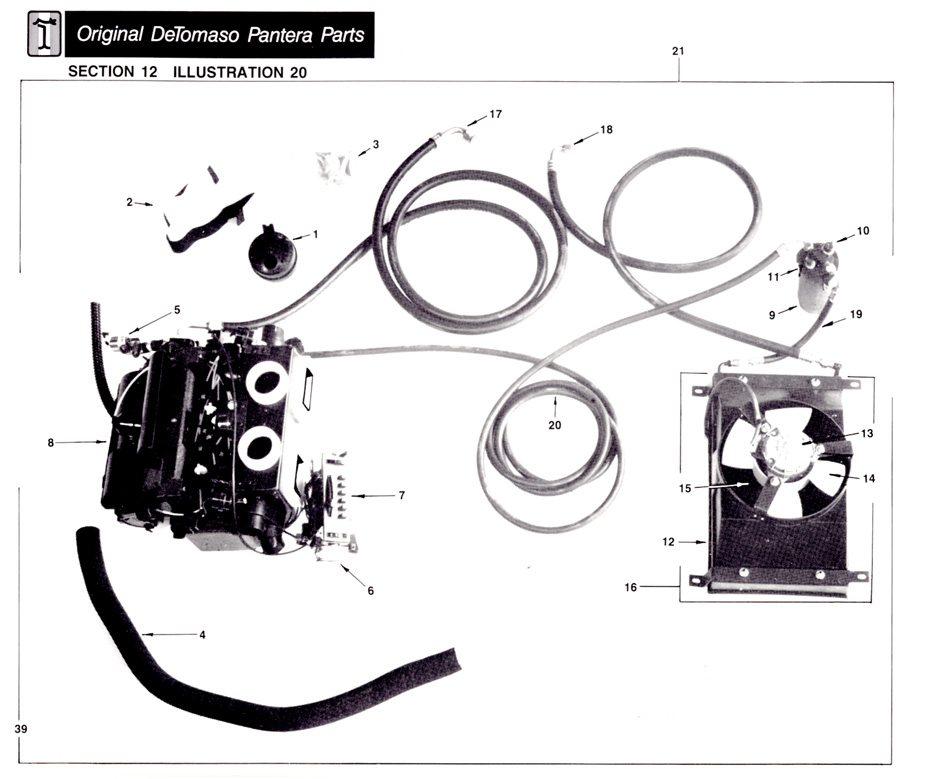

Section 12 Illustration 20
Illustration Number |
Description |
Part Number |
1 |
Vacuum Reservoir |
12100A |
2 |
Insulation Expansion Valve |
12101A |
3 |
Insulation (Foam Type) |
12102A |
4 |
Defroster Hose 40mm |
12011B |
5 |
Valve assembly Heater Hot Water (Vacuum Operated) |
12077B |
6 |
Switch Air Conditioner Thermostat |
14016F |
7 |
Control Assembly Heater & Air Conditioner Complete |
14019E |
7 |
Control Assembly Heater & Air Conditioner w/o A.C. Temp. Switch |
14019F |
8 |
Evaporator Case Assembly w/Blower Motor |
12001E |
9 |
Dryer Assembly Air Conditioner w/Sensors |
12021B |
10 |
Sensor Low Pressure |
12103A |
11 |
Sensor High Pressure |
12103B |
12 |
Shroud Air Conditioner Condenser |
12025E |
13 |
Motor Condenser Fan |
12027B |
14 |
Fan assembly Air Conditioner Condenser |
12026B |
15 |
Condenser Core Assembly |
12024C |
16 |
Condenser Assembly Complete w/Motor |
12023C |
17 |
Hose Air Conditioner Compressor to Evaporator |
12014B |
18 |
Hose Air Conditioner Compressor to Condenser |
12018B |
19 |
Hose Air Conditioner Dryer to Condenser |
12019C |
20 |
Hose Air Conditioner Dryer to Evaporator |
12013B |
21 |
Air Conditioner Assembly Complete #1-20 |
12104A |
NOTE: Heater Blower Motor Serviced Only as #8 Assembly. |
||
