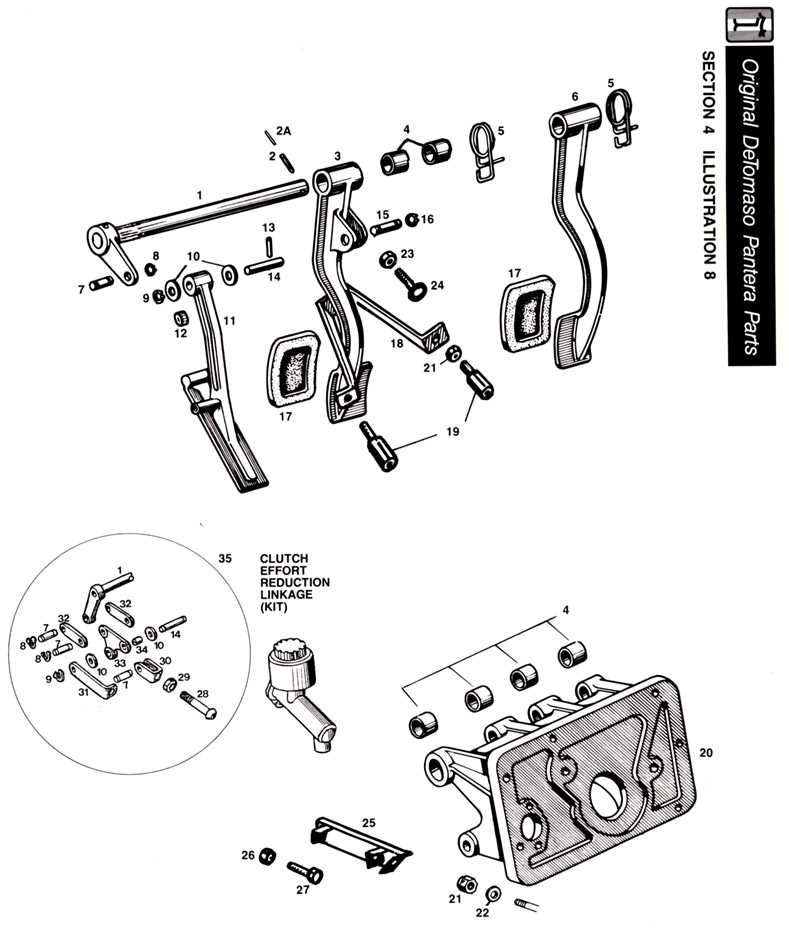

Section 4 Illustration 8
Illustration |
Part Description |
Part Number |
1 |
Shaft Brake & Clutch Pedal Support |
04001A |
1 |
Shaft Brake & Clutch Pedal Support w/Effort Reduction Kit |
04001B |
2 |
Pin Clutch Pedal to Shaft Outer |
04002A |
2A |
Pin Clutch Pedal to Shaft Inner |
04002B |
3 |
Pedal Brake |
04003A |
4 |
Bushing Brake Pedal & Shaft Mounting |
04004A |
5 |
Spring Brake & Clutch Pedal Retracting |
04005A |
6 |
Pedal Clutch |
04006A |
7 |
Pin Clutch Master Cylinder to Shaft |
04007A |
8 |
Snap Ring Clutch Linkage Pins |
04008A |
9 |
Snap Ring Throttle Pedal Shaft |
04009A |
10 |
Washer Throttle Pedal |
04010A |
11 |
Pedal Throttle |
04011A |
12 |
Bearing Throttle Pedal |
04012A |
13 |
Pin Throttle Pedal Shaft Retaining |
04013A |
14 |
Shaft Throttle Pedal |
04014A |
14 |
Shaft Throttle Pedal Used w/Clutch Effort Reduction Kit |
04014B |
15 |
Pin Brake Pedal to Booster |
04015A |
16 |
Snap Ring Brake Pedal PIn |
04009A |
17 |
Pad Brake & Clutch Pedal |
04016A |
18 |
Bracket Brake Pedal Return Stop |
04017A |
19 |
Stud Brake Pedal Return Bracket Mounting |
04018A |
20 |
Bracket Pedal Support |
04019A |
20 |
Bracket Pedal Support GT5 (Used w/Booster #01322C) |
04019B |
21 |
Nut M8 x 1.25 ELN |
01010A |
22 |
Washer M8 |
01009A |
23 |
Nut Brake Pedal Stop Jamb M8 x 1.25 |
01417A |
24 |
Stop (Brake Pedal Return) |
04020A |
25 |
Bracket Throttle Travel Stop |
04021A |
26 |
Nut Throttle Pedal Stop Bolt (Jamb) M8 x 1.25 |
0417A |
27 |
Bolt Throttle Pedal Stop M8 x 1.25 x 20mm |
02013A |
27 |
Bolt Throttle Pedal Stop M8 x 1.25 x 30mm |
04022A |
28 |
Rod Clutch Master Cylinder Push (w/o Effort Reduction Kit) |
04023A |
28 |
Rod Clutch Master Cylinder Push (w/o Effort Reduction Kit length 60mm) |
04023B |
29 |
Nut Clutch Master Cylinder Push Rod (Jamb) 8M x 1.25 |
01417A |
30 |
Clevis Clutch Master Cylinder Push Rod (w/o Effort Reduction Kit) Length 50mm |
04024B |
30 |
Clevis Clutch Master Cylinder Push Rod (w/o Effort Reduction Kit) Length 30mm |
04024B |
31 |
Bracket Throttle Pedal Pin Support (w/Effort Reduction Kit) |
04025A |
32 |
Link Clutch Shaft to Bell Crank |
04026A |
33 |
Bell Crank (Effort Reduction Kit) |
04027A |
34 |
Bearing Bell Crank to Shaft |
04012A |
35 |
Kit Clutch Effort Reduction |
04028A |
35 |
Kit Clutch Effort Reduction w/o #1 Shaft |
04028B |
